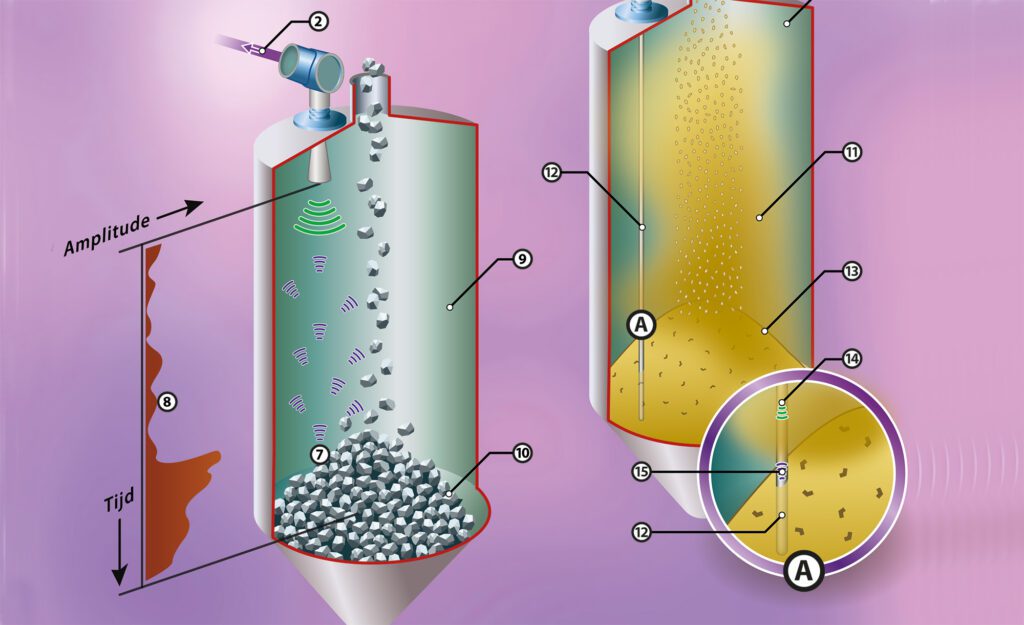

Radartechnologie voor het meten van het niveau van poeders en granulaten in silo’s en tanks heeft zich sterk ontwikkeld in de bulkmarkt en wordt steeds vaker toegepast. Radar is het moderne antwoord op onder meer het ouderwetse peillood. De radar zendt continu elektromagnetische golven uit die worden weerkaatst door het bulkoppervlak. Het ontvangen retoursignaal is een maat voor de afgelegde afstand. Rekening houdend met de hoogte en inhoud van de silo of tank volgt een indicatie van het niveau of de inhoud hiervan. De bewerkte meetwaarde wordt vervolgens analoog (4.20mA) of via een gestandaardiseerd communicatieprotocol naar een hoger gelegen informatiesysteem gezonden.
Met vrijeveldradar wordt contactloos gemeten. Een geleide radar maakt juist contact met het poeder of granulaat. Contactloos lijkt in beginsel mooi, maar of het werkt, is afhankelijk van de toepassing. Het vermogen van een medium om radiogolven te reflecteren is namelijk per medium verschillend. In stoffige condities gaat contactloos niet werken. Daarnaast speelt de positie van de inbouw op de silo of tank een belangrijke rol. Een geleide radar is tot op heden breder toepasbaar gebleken. Dit komt omdat de radiogolf geleidend over de antennestaaf of antennekabel nauwelijks in kracht afneemt. Een echo met een hoge amplitude laat zich eenvoudig in de echo-reflectiecurve herkennen. Deze curve is een grafisch hulpmiddel en wordt gebruikt ter verificatie van de gegenereerde meetwaarde.
Met dank aan Erwin Post, Endress+Hauser
Download de full-size infographic >>
