Bekerelevator bij Theo Pouw secundaire bouwstoffen in de Eemshaven. | Foto: Jansen&Heuning
Een bekerelevator bestaat uit een verticale elevatorband of -ketting waaraan op regelmatige afstanden elevatorbekers zijn bevestigd. Deze bekers worden onder in de voet beladen met product en lossen hun lading aan de bovenzijde bij de kop.
Werking
De werking van de bekerelevator berust op 3 activiteiten:
- beladen
- omhoog transporteren
- lossen
1. Beladen
Afhankelijk van de producteigenschappen zijn er twee mogelijkheden:
- de elevatorbekers schept het product als ware op terwijl dit langs het invoerpunt in de elevatorvoet beweegt (de gravende opstelling). Geschikt voor goed stromende, robuuste producten zonder stofvorming
- het product wordt vanuit de invoeropening rechtstreeks in de bekers gestort (bekerbelading opgaande been), meestal vlak voordat deze aan de verticale beweging beginnen. Geschikt voor slecht stromende, stofvormende en/of kwetsbare producten
2. Verticaal transport
De met materiaal gevulde bekers worden door de elevatorband of elevatorketting omhoog getransporteerd binnen een verticale behuizing.
3. Lossen
Aan de top van de elevator werpen de bekers het product uit. Ook hier zijn er twee mogelijkheden.
- centrifugaal uitwerpen: wanneer de bekers aan de bovenkant van de elevator over het omkeer- of snaarwiel draaien, wordt het producten als het ware gelanceerd om vervolgens met een boog in de daarvoor geplaatste losopening of trechter terecht te komen
- uitwerpen middels zwaartekracht: bij het bereiken van de top kantelen de bekers langzaam en gecontroleerd, waardoor het product uit de beker valt

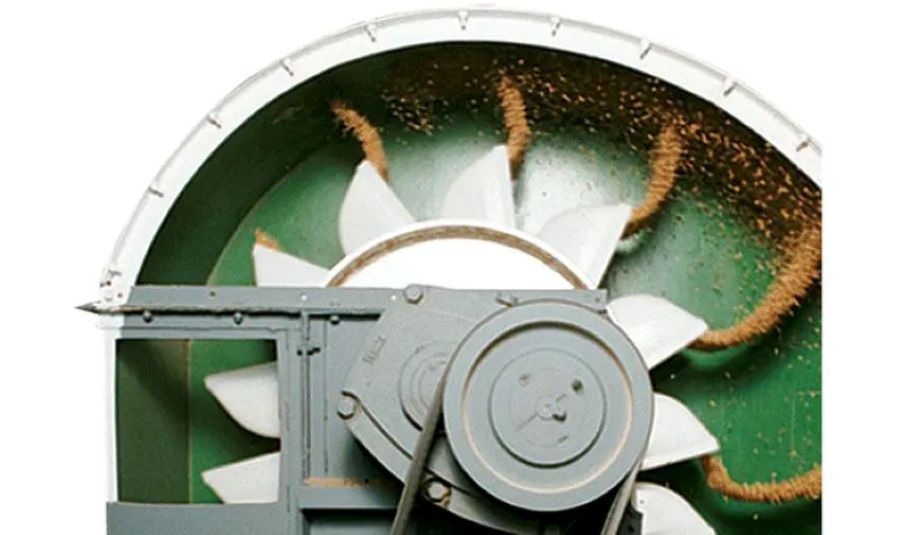

Het centrifugaal lossen van product. | foto:Adobe Stock
Toepassing
Een bekerelevator wordt in uiteenlopende sectoren ingezet, waaronder de recyclingsector en de sectoren mijnbouw en grondstofwinning. Hieronder de twee grootste.
Industriële sector
Deze sector is zeer breed; hieronder vallen onder meer
- de bouw- en cementindustrie: het transport van cement, kalk, gips, zand, grind of andere stortgoederen in silo’s of menginstallaties
- de chemische industrie: het transport van poeders, korrels of granulaten binnen productieprocessen
- de farmaceutische industrie: het transport van poeders, tabletten of capsules zonder productbeschadiging of besmetting
- de voedingsmiddelenindustrie: het transport van bijvoorbeeld granen, suiker, meel, koffiebonen, rijst, noten en snoepgoed
Agrarische sector
Hier worden ze veelvuldig toegepast
- om geoogste gewassen van vrachtwagens of lospunten verticaal naar silo’s te transporteren;
- om binnen menginstallaties voor diervoeding of graanverwerking grondstoffen te transporteren tussen de verschillende productieschakels;
- bij laad- en losstations op boerderijen of overslagpunten.
