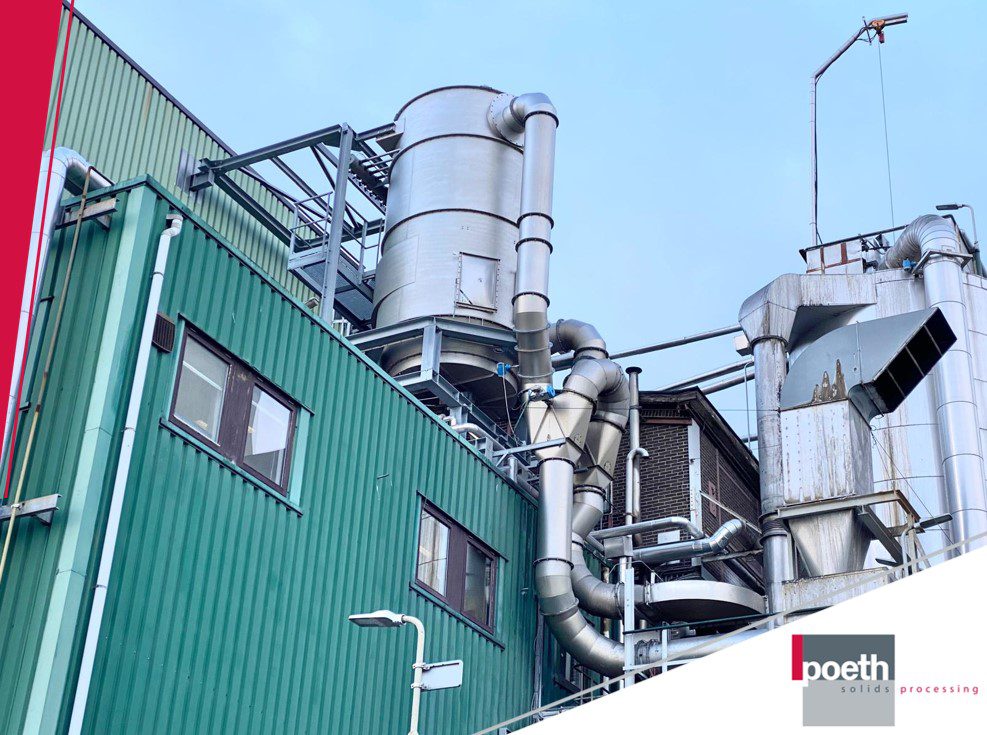

Binnen industriële stofafzuig- en filtratiesystemen vormt beperkte inbouwhoogte regelmatig een obstakel bij het toepassen van filters met een groot volume. Poeth ontwikkelde hiervoor de UCS roterende uitdraagbodem, een compacte maar zeer effectieve oplossing die bijzonder geschikt is voor cyclonerende filters en situaties waarin een hoog rendement gecombineerd moet worden met minimale installatieruimte.
Bij een traditionele trechterbodem bestaat het risico op ophoping, brugvorming of slecht stromende poeders. Verder is de benodigde hoogte van de trechter vaak een probleem. De UCS-uitdraagbodem voorkomt dit door een gecontroleerde mechanische afvoer te realiseren, zonder hoge inbouwhoogte of aanvullende lossingsapparatuur.
De UCS bestaat uit een stijve, stationaire behuizing waaronder een langzaam roterende schuif- of walsplaat is gemonteerd. Deze roterende plaat voert een geleidelijke afschuifbeweging uit die het materiaal actief richting de centrale uitlaat transporteert.
Het toerental van de roterende plaat is laag, maar constant, waardoor slijtage beperkt blijft en het systeem zeer onderhoudsarm is.

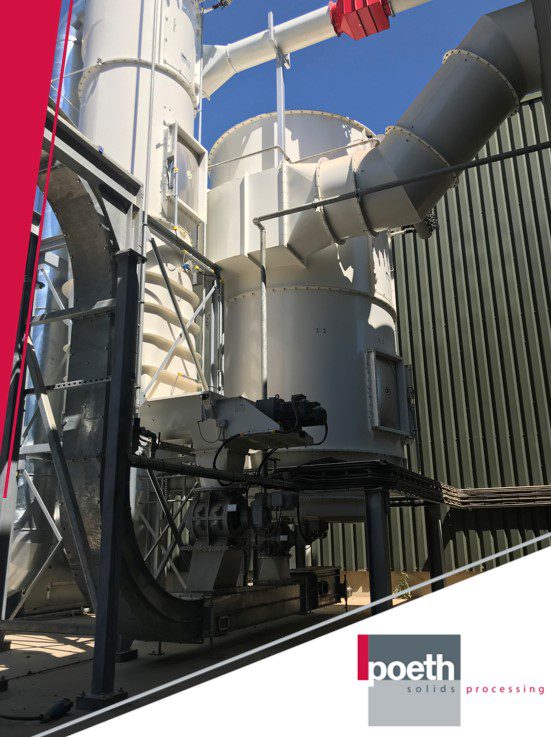

Een belangrijk voordeel van de combinatie cyclonerend filter + UCS-bodem is dat deze configuratie relatief eenvoudig explosiedrukversterkt kan worden uitgevoerd. De constructie van de UCS laat toe dat zowel de filterbehuizing als de uitdraagbodem op drukschokbestendigheid (Pred) worden berekend.
Dit maakt het systeem bijzonder geschikt voor ATEX-omgevingen waar stofexplosierisico’s aanwezig zijn.
Toepasbaarheid en afmetingen
De UCS roterende uitdraagbodem wordt standaard geleverd in een breed scala aan diameters, passend bij diverse filterontwerpen en debieten:
Ø 850 mm
Ø 1200 mm
Ø 1400 mm
Ø 1600 mm
Ø 1900 mm
Ø 2100 mm
Daarnaast zijn klantspecifieke uitvoeringen mogelijk, bijvoorbeeld voor ongebruikelijke bouwhoogten, afwijkende aansluitflenzen of integratie in bestaande installaties.
Conclusie
De UCS-roterende uitdraagbodem vormt een technisch robuuste oplossing voor situaties waarin hoge filtratiecapaciteit gecombineerd moet worden met een minimale inbouwhoogte. Dankzij het gecontroleerde afvoermechanisme, de eenvoudige integratie in explosiedrukbestendige systemen en de beschikbaarheid in meerdere diameters biedt de UCS een zeer betrouwbare en compacte ontladingsmethode voor moderne stoffilterinstallaties.
