Hoe werkt de Liag Venturi klep?

Liag Venturi klep voor poederdosering in hygiënische processen | Photo: Montakon BV

De 135°/45° Y-opstelling helpt bij doseercontrole en flow-gedrag | Photo: Montakon BV

Handbediende en pneumatische uitvoering | Photo: Montakon BV

De Venturi klep is een specifieke uitvoering binnen de Liag ARC-afsluiters en ontworpen voor gecontroleerde poederstromen in hygiënische procesinstallaties.

Hoe werkt het?

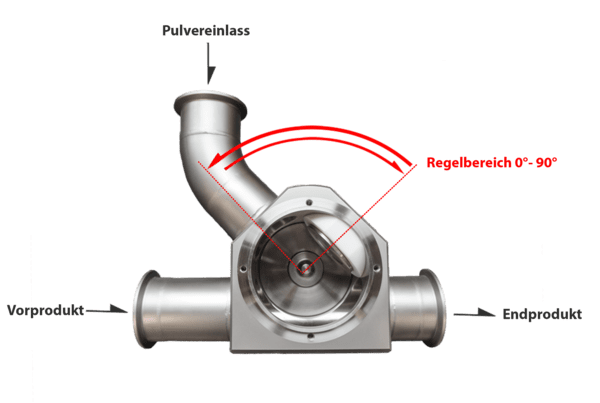

De Venturi-klep heeft een Y-opstelling met een extra poort die onder 135°/45° op de rechte doorgang staat. Die geometrie is gemaakt om poederstromen gunstig te sturen: je krijgt een combinatie van doseercontrole en zuig-/afzuigeffect (handig bij mixers en overdrachtpunten).

Wat is het Venturi-effect?

De Venturi-werking is het verschijnsel dat de druk in een stromende vloeistof of gas daalt wanneer die stroming door een vernauwing gaat. In die vernauwing gaat het medium sneller stromen en wordt de statische druk lager.

De drukval kun je goed benutten om flow te meten of een tweede medium toe te voegen/aan te zuigen.

Waar moet je op letten?

1. Kies je aansluiting en inbouw slim
   In onze webshop vind je Venturi-afsluiters met Tri-Clamp aansluitingen volgens DIN 32676. Dat maakt integratie in hygiënische lijnen praktisch, zeker als je regelmatig demonteert of inspecteert.
2. Materiaal en hygiënische afwerking
   RVS 316L (1.4404) met een inwendige afwerking van Ra < 0,8 µm. Combineer dit met de juiste afdichtingen (bijv. EPDM O-ringen; alternatieven op aanvraag) en je houdt het systeem goed te reinigen en onderhouden.
3. Druk- en temperatuurbereik
   In de praktijk zie je afhankelijk van uitvoering o.a. max. werkdruk rond 3 bar en een bedrijfstemperatuur tot ca. 110 °C (kortstondig hoger). Belangrijk: stem dit altijd af op je procescondities (drukrichting, medium, reinigingsmethode).
4. Onderhoud zonder gedoe
   Een sterke eigenschap van deze techniek is de servicevriendelijkheid: de klep is volledig demontabel, zelfs wanneer hij is ingelast. Dat scheelt tijd bij inspectie, reiniging of vervanging van slijtdelen.

Kortom:

• Liag Venturi-kleppen zijn gemaakt voor poederdosering in hygiënische processen
• De 135°/45° Y-opstelling helpt bij doseercontrole en flow-gedrag
• Volle doorlaat: minder drukverlies, minder opbouw en minder verstopping
• Servicevriendelijk: demontabel, zelfs ingelast

Vragen over jouw toepassing?

Wil je weten of een LIAG Venturi doseerafsluiter past bij jouw poeder, reinigingsmethode en leidingontwerp (aansluiting, maat, druk/temperatuur, afdichting)? Neem gerust contact op. We denken graag met je mee en zorgen dat je snel de juiste uitvoering selecteert.
